コーピングマシン

CRシリーズ(コーピング)

画像

進化したプラズマ切断コーピングマシン

6軸多関節ロボットに基台が移動する2軸を加えたことによって加工範囲が拡張。
裏を含めた4面加工とウェブK開先加工が可能になりました。
DCMからドリルモジュールを省いたコーピング専用機です。

YouTube

商品名 CR1000 CR1300
最大加工寸法 (W×H) 画像 - -
画像 - -
画像 1025×500 mm 1325×500 mm
画像 - -
外形寸法 (W×D×H) 4458×6986×2952 mm 4954×6986×2952 mm
機械質量

8,100 kg

8,600 kg
中小企業経営強化税制対象

FEATURE











■コーピングモジュール ※加工にはオプションのプログラム入力支援ソフトDISⅡが必要です。


画像

|プラズマ切断

画像

|マーキング(プラズマ)

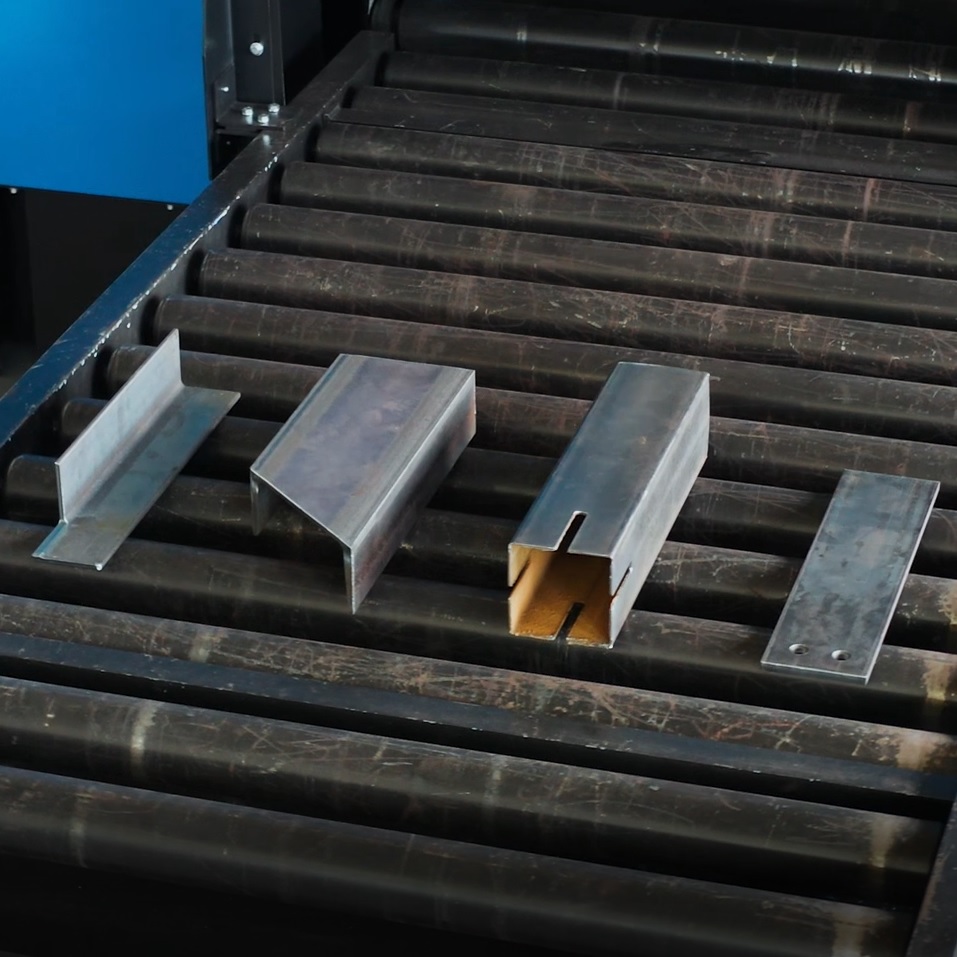

■加工できる形状
画像

|H型鋼

画像

|チャンネル

画像

|アングル

画像

|フラットバー

画像

|角パイプ

画像







画像

進化したコーピングマシン

複雑な形状の自動加工を支える様々な機能。


■4輪駆動の送材ローラ



送材は、4つのローラで強力に挟んで送るピンチローラ方式。すべてのローラがモータで駆動されており、重い材料でもスムーズに送材できます。

■上下左右に動くロボット



ロボットの基台が上下左右に動くことにより加工エリアが拡大し、4面加工を実現。アームを伸ばさなくても加工できるため、精度が大幅に向上しました。

■4面加工・マーキング



上面・側面だけでなく、ロボットが裏側に回り込むことで裏側からの加工も行います。4面すべてに、加工はもちろん、レイアウトマーキングも可能です。

■リフトアップローラコンベア



加工中はコンベアが退避し、ドロスの付着を防ぎます。材料搬出時は、ローラ面より下がった状態でスライドした後、リフトアップ。材料の垂れ下がりも問題ありません。

■フィードバー



材料の最後端が送材ローラを外れても、フィードバーが後端をつかんで送り込みます。材料を最後まで使い切ることができ、残材は出ません。















動画はこちらYouTube
