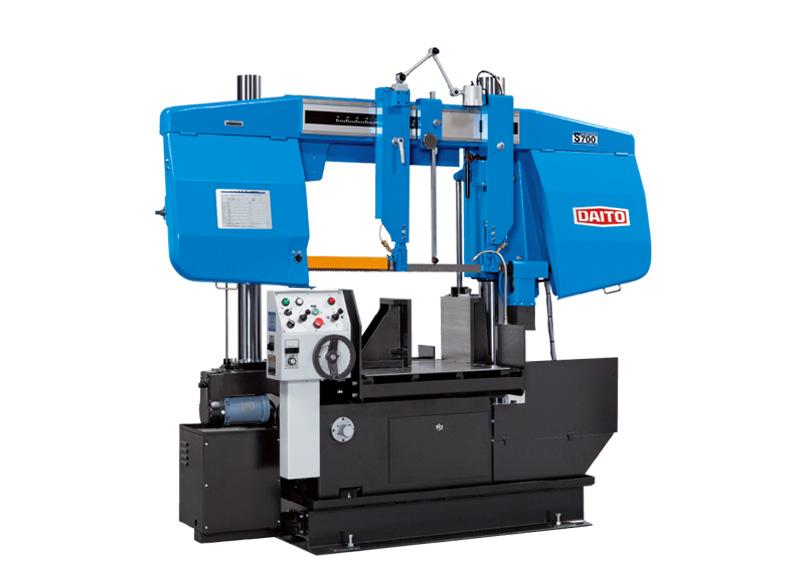

バンドソー
頑丈でシンプルな構造のバンドソーマシン。
2本柱に沿って鋸刃が水平下降するので、
切り取り加工にも最適です。
| 商品名 |
SⅡ4560 |
SⅡ5570 |
|
|---|---|---|---|

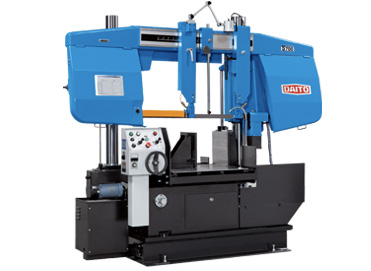

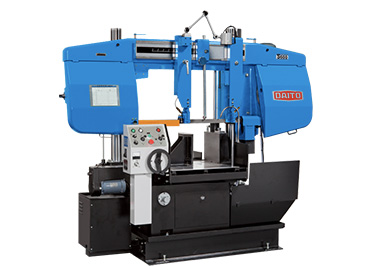

| 商品写真 |  |
 |
|
| 最大加工寸法 (W×H) |  |
450 mm | 550 mm |
 |
450 mm | 500 mm | |
 |
620×450 mm | 700×500 mm | |
 |
- | - | |
| 外形寸法 (W×D×H) | 2379×1117×2051 mm | 2562×1117×2243 mm | |
| 機械質量 | 2000 kg | 2200 kg | |
| 中小企業経営強化税制対象 |
〇
|
〇
|
|

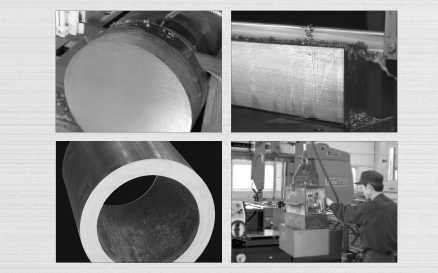

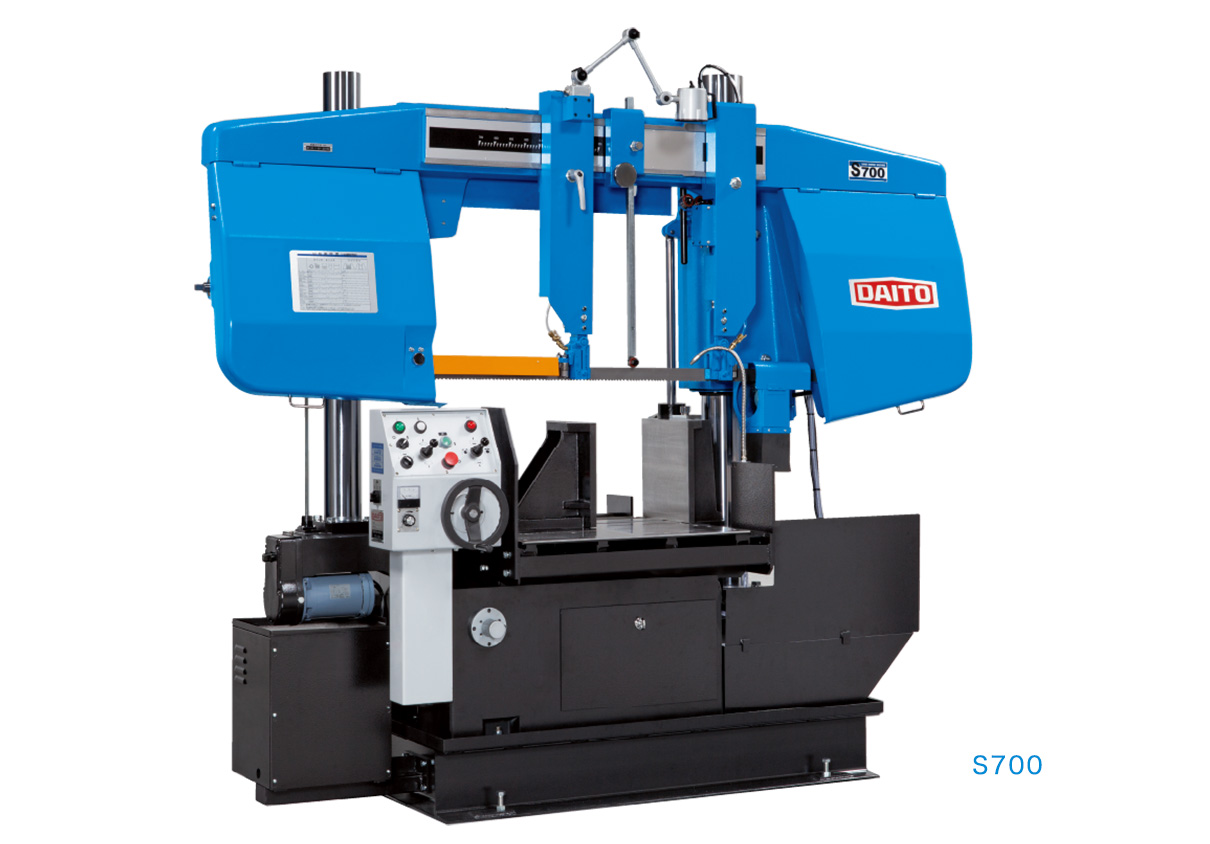

DAITOバンドソー SⅡシリーズは、丸・角・平の ムク材からパイプまで、あらゆる 材料の切断に安定した性能を発揮します。 使いやすさで定評があり、全国各地で 数多くご使用いただいております。

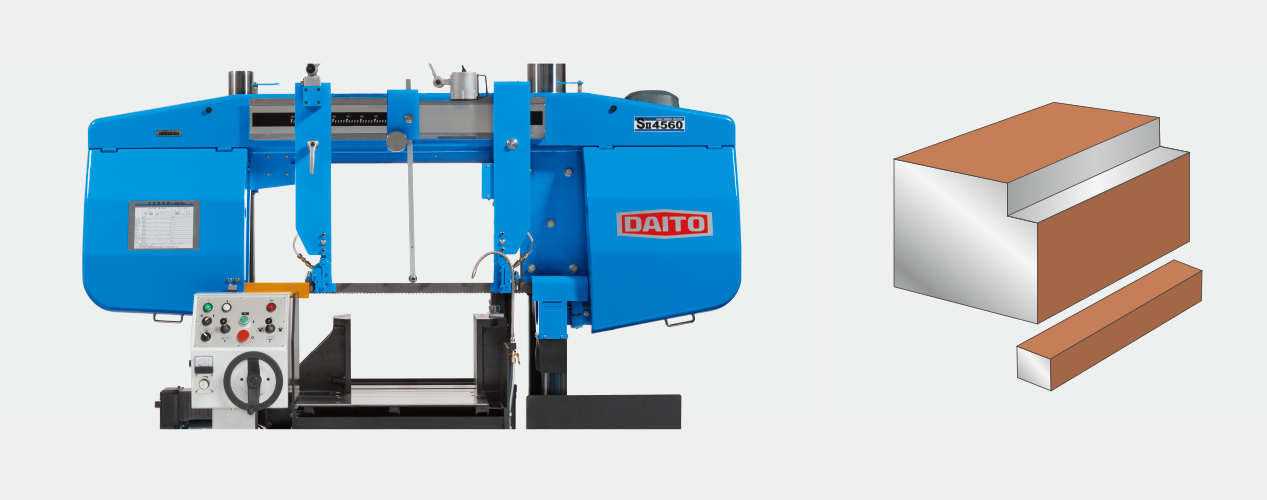

標準型は、切り始めが楽なように鋸刃の左方を１°高くしてあり、材料の右側から切り込んでいきます。鋸刃水 平型は、右図のような「切りとり」などの加工に適します。オプションの「下限設定器」を用いれば、より便利で す。ご注文の際にご指定ください。

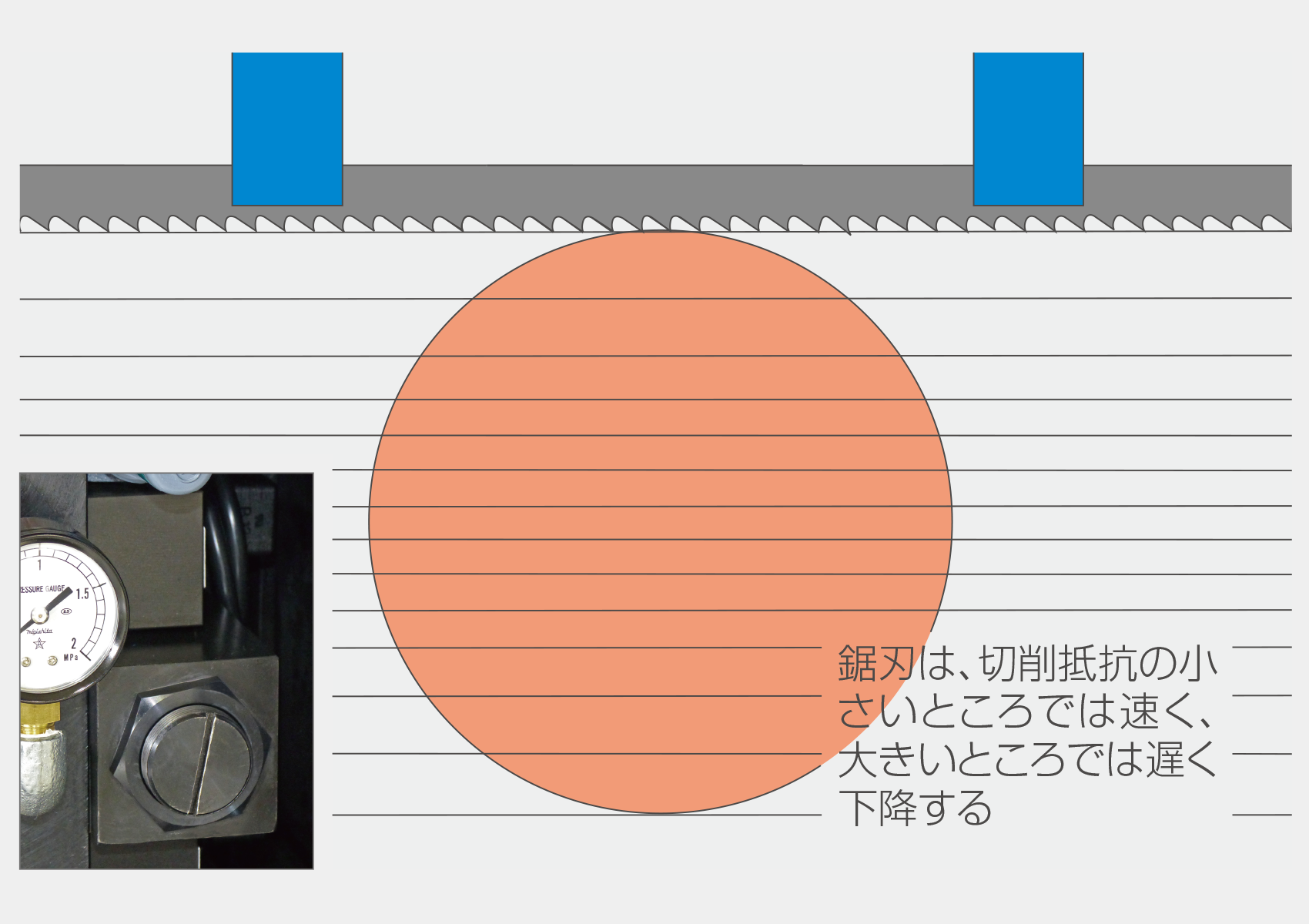

最適圧力弁で高能率切削
切削抵抗の変化をとらえて鋭敏に切込み圧力を制御する最適圧力弁の働きで、つねに高能率切削が行われます。

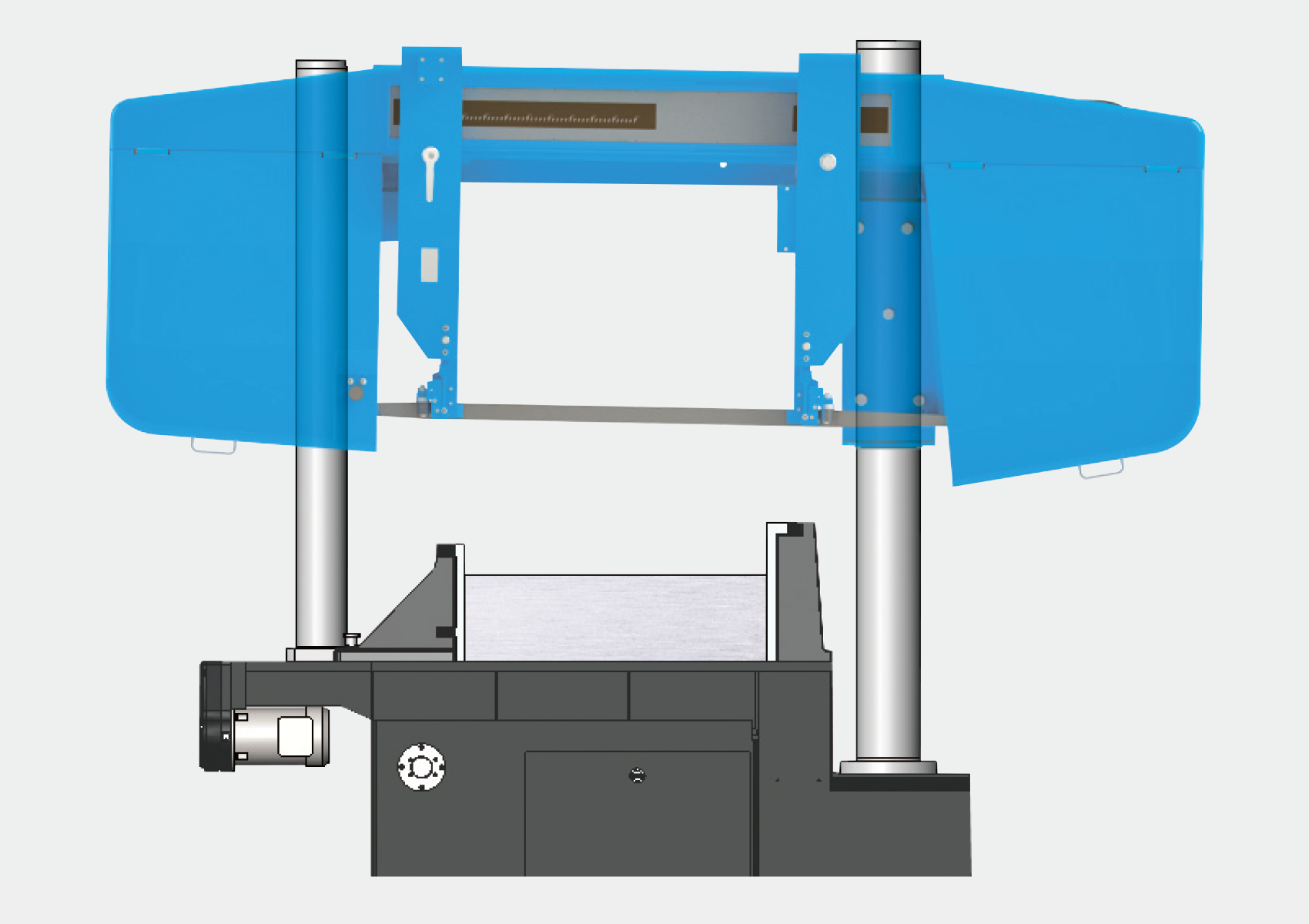

剛直な２本柱方式
鋸フレームは鋳鉄製で、２本の剛直な柱で案内されています。鋸刃が上から下まで同じ角度で下降するので、「切りとり」などの加工に好適です。

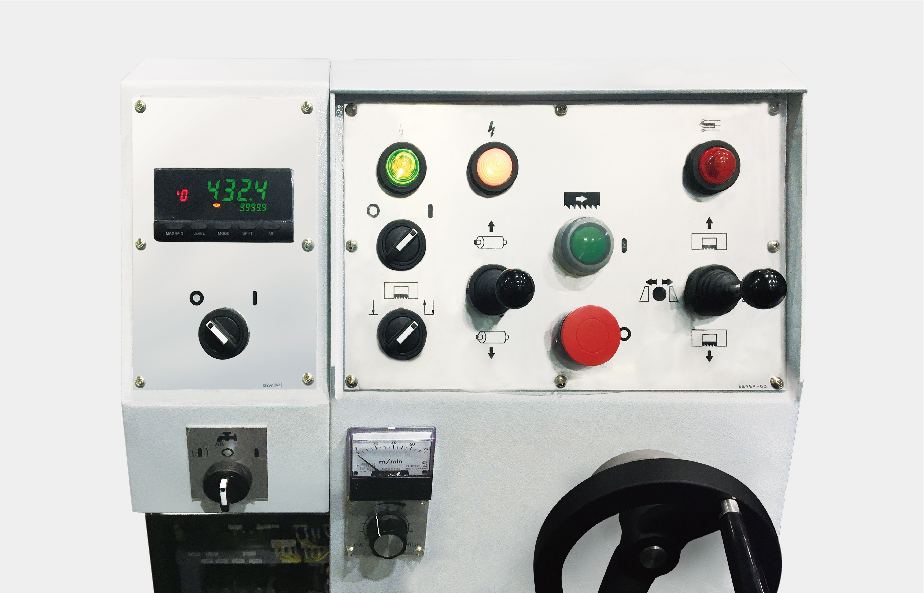

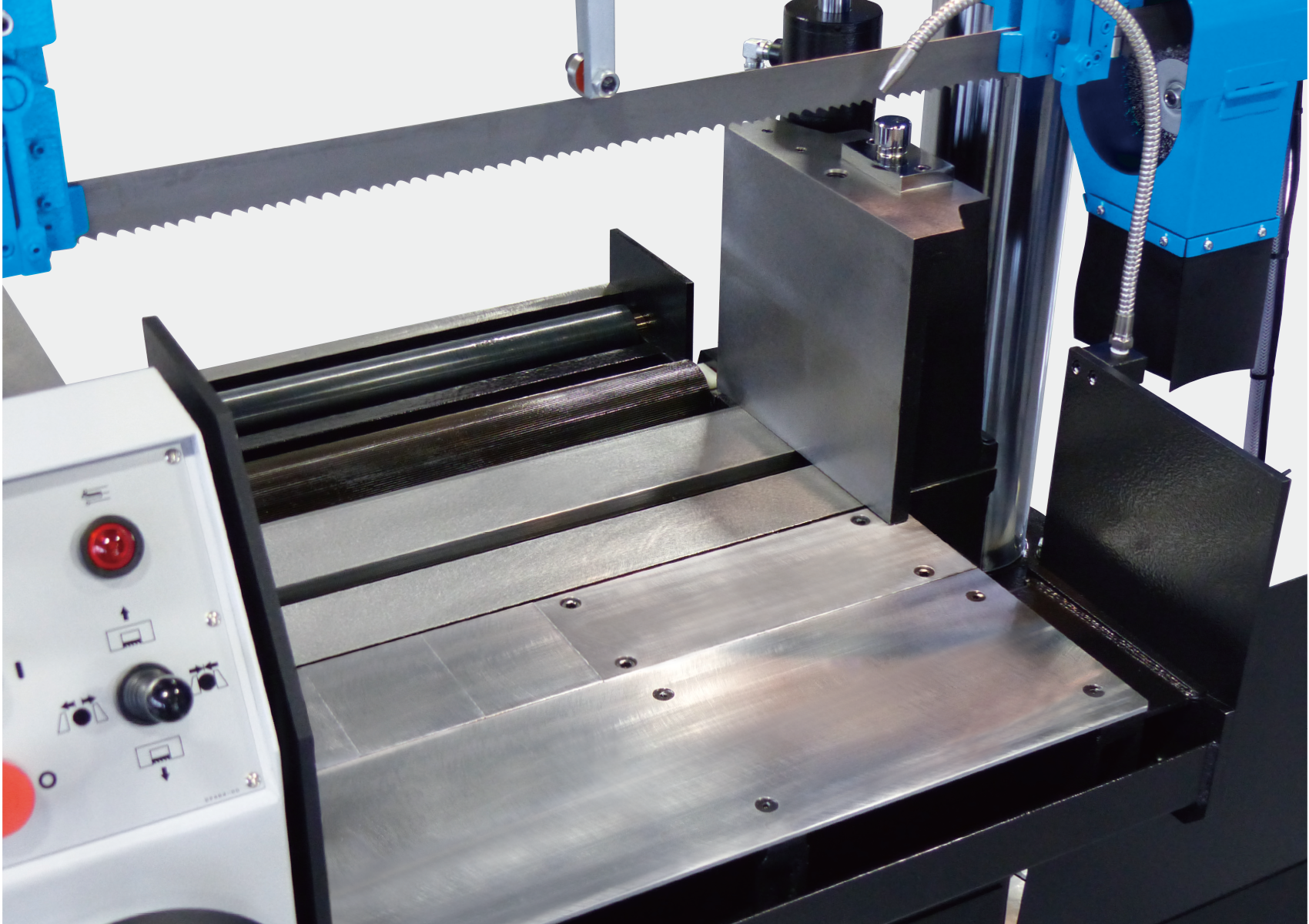

抜群の作業性
テーブルは広さが手頃で、操作盤が左方直近に、鋸刃も目の前にあるので、作業性は抜群です。

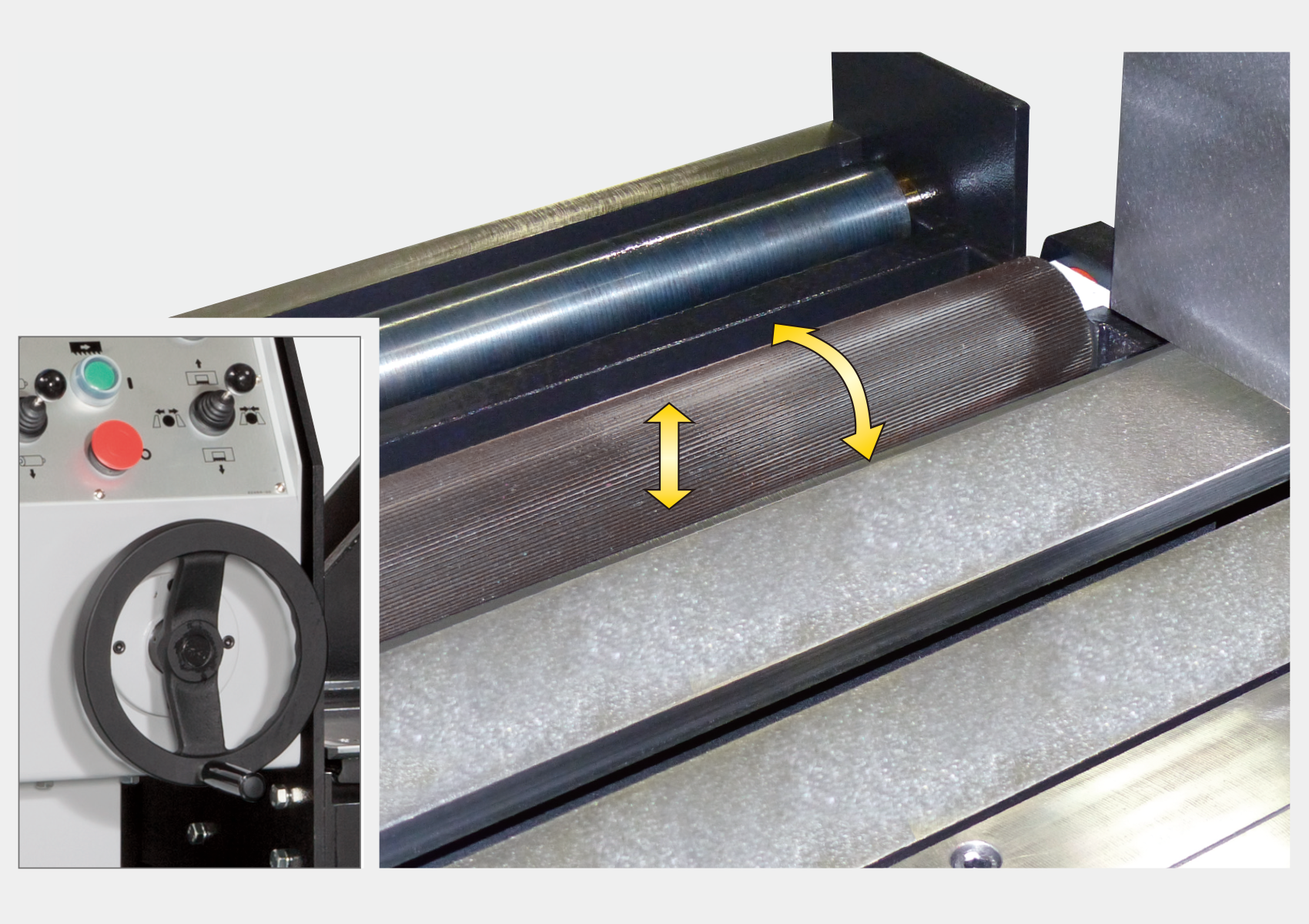

楽な材料送り出し機構
材料送り出し機構は、油圧でローラを持ち上げ、ハンドルでローラを回して送り出す方式です。重い材料も楽に寸法合わせができます。

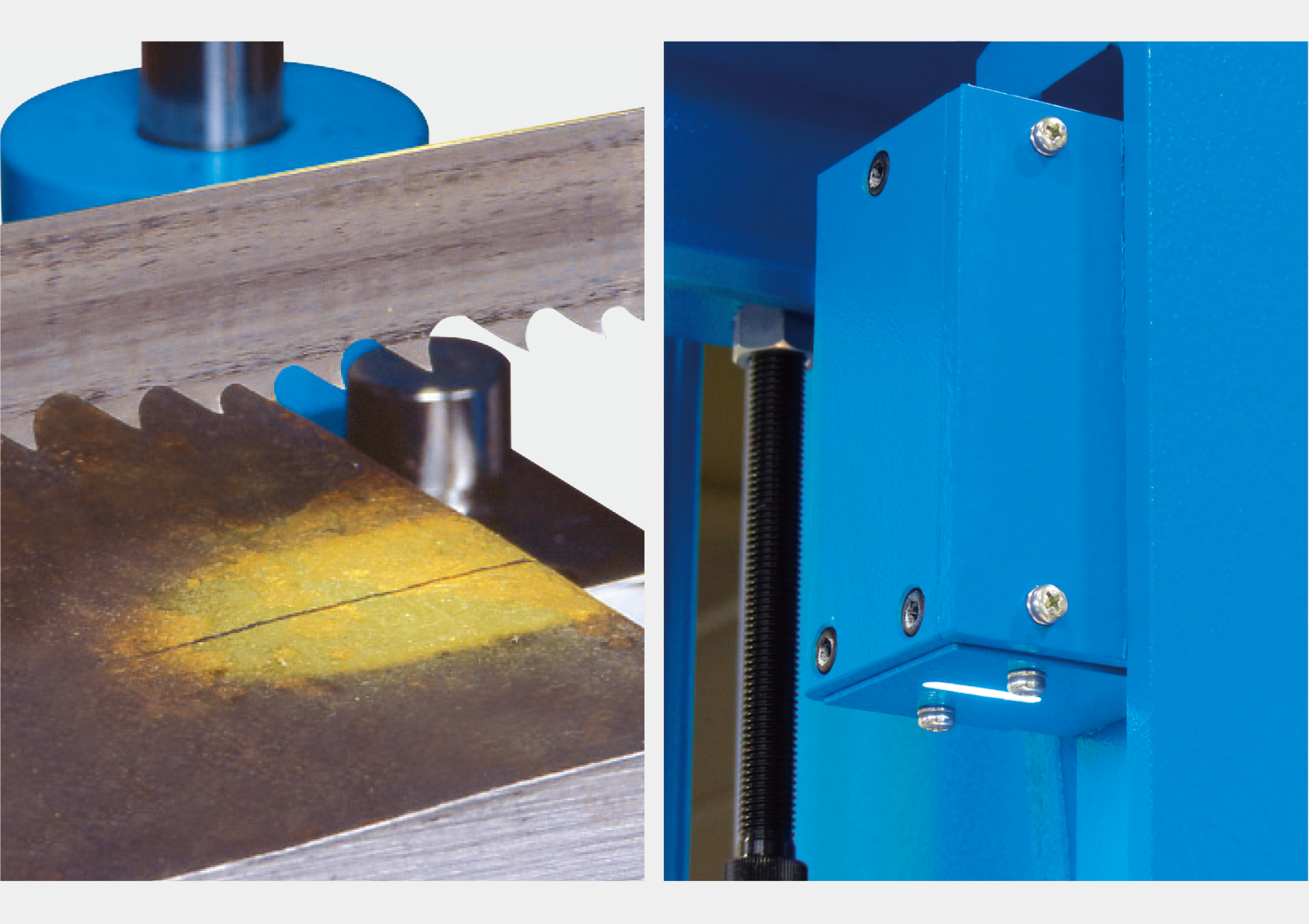

寸法あわせに便利な光線器
光線器は、強力なライトを鋸刃の真上から照射 し、材料上に鋸刃のカゲを写し出す装置です。 カゲのところへ材料のマーキングをもってくればＯＫです。

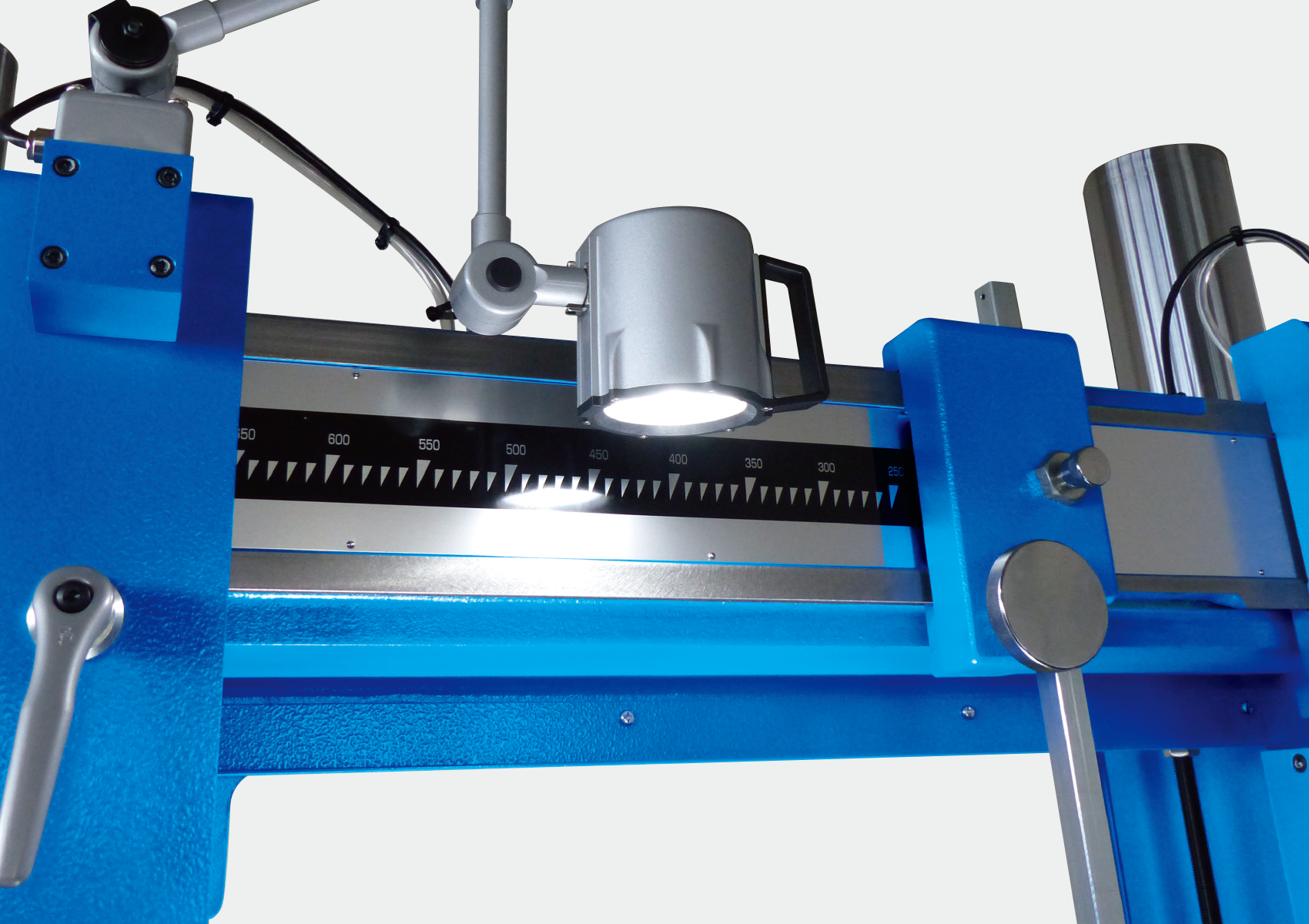

作業灯
作業灯には長寿命なＬＥＤライトを採用。前テー ブル全体を明るく照らし、暗い場所でも安全に作業が行えます。
超硬背押しローラ
鋸刃の背部を受ける背押しローラは超硬リング式。ベアリングも水がかからないよう両側に配置されているなど、長期間摩耗しらずです。

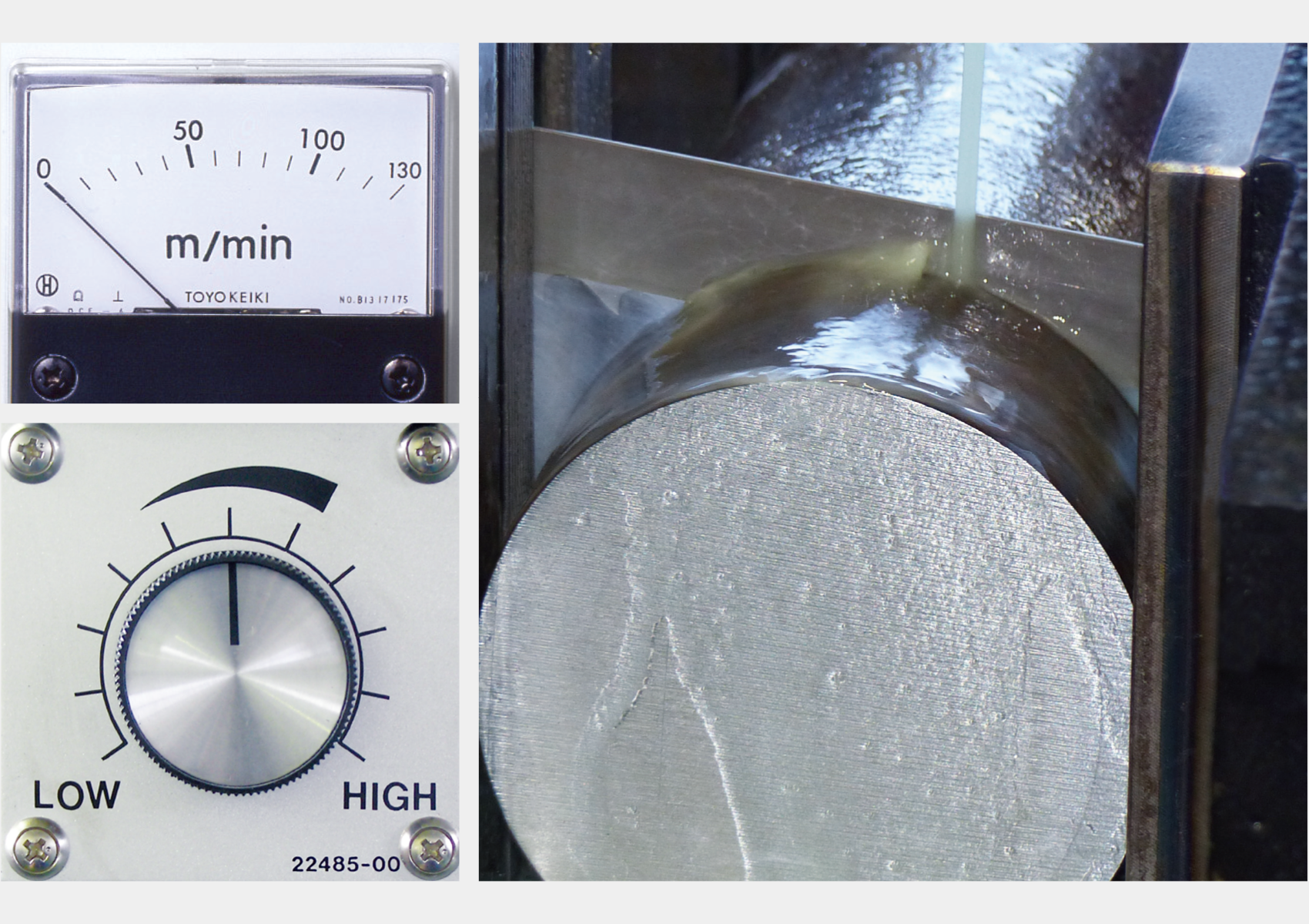

インバータ式無段変速
鋸刃速度は、インバータによる無段変速。材質に合わせて、切削中でも最適な鋸刃速度に調整できます。

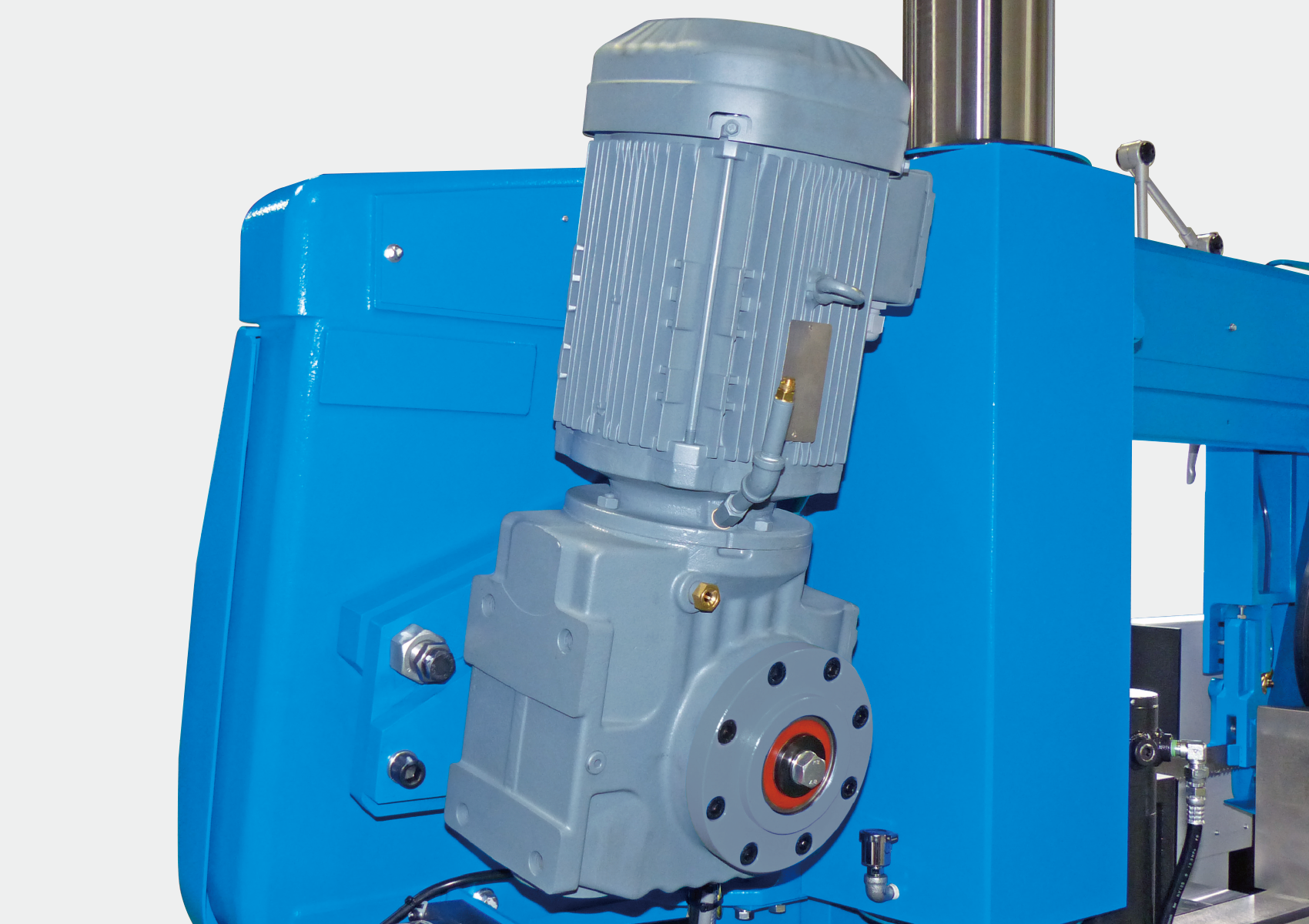

強力な鋸刃駆動
鋸刃駆動は、ヘリカルウォーム減速機によるダイレクトドライブ。静かで強力な切削が行われます。

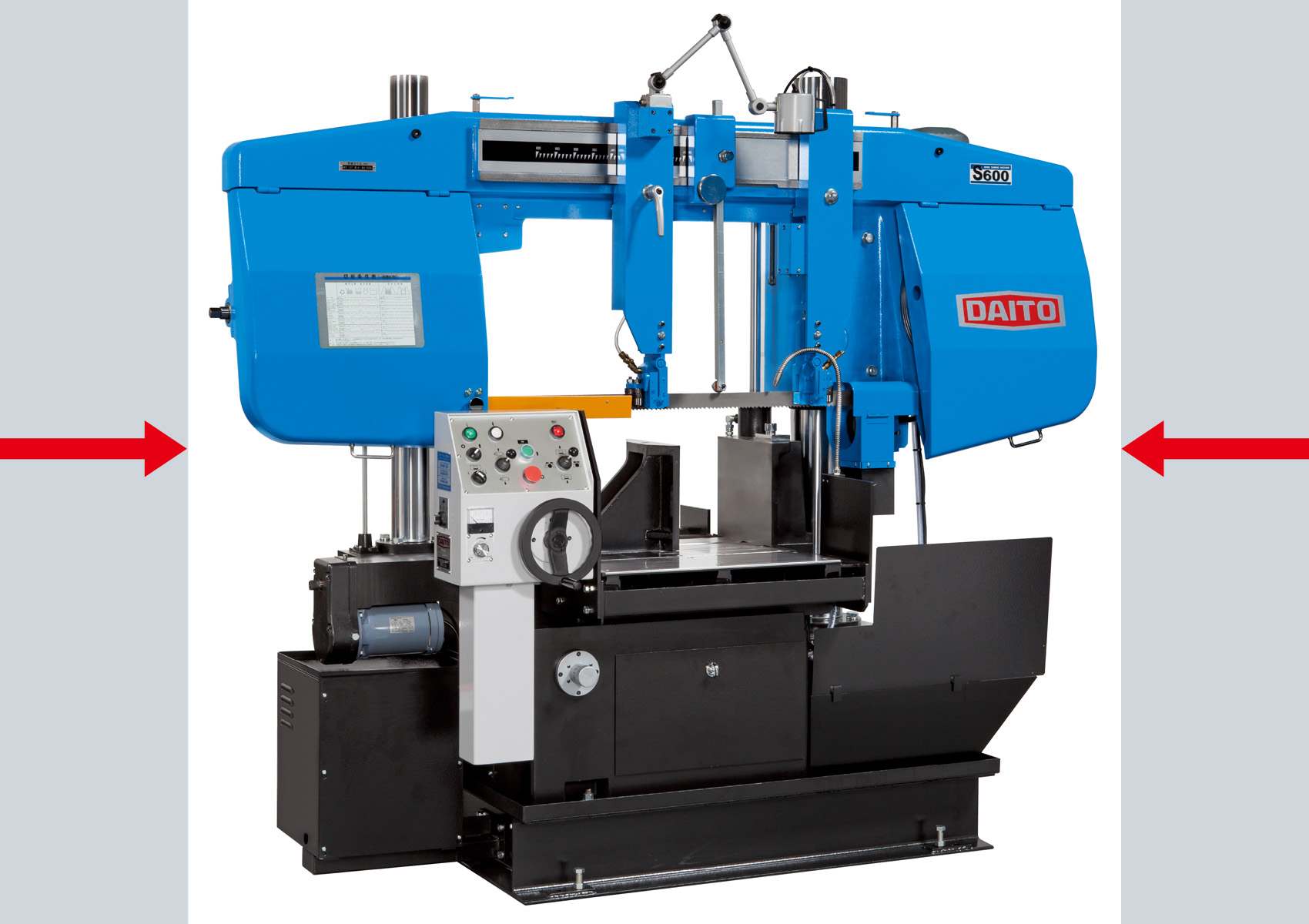

突起物なく、場所をとらない
機械の全幅はわずか２.４ｍ（ＳⅡ４５６０）と、このクラス最小。シリンダなどの突起物もなく、場所をとりません。
「切りとり」などの加工の際に、切込み行程の下限位置を設定します。操作盤の側面にとりつけます。

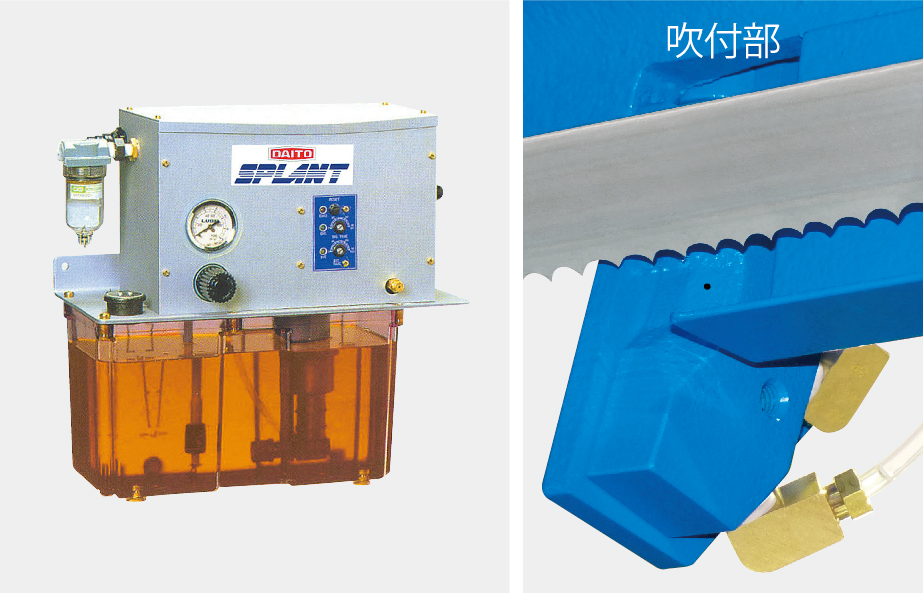

微量の切削油を鋸刃の刃先に吹き付けます。材料を濡らさず後処理が楽です。別途エアー源が必要です。

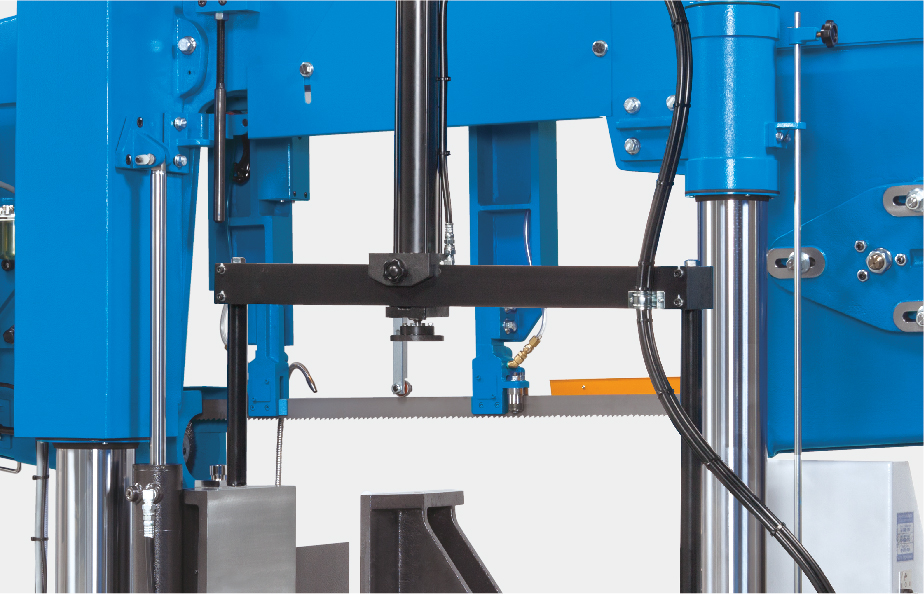

全材料を上から押さえる油圧式バイスです。切削中の振動を抑えて鋸刃のダメージを防止します。

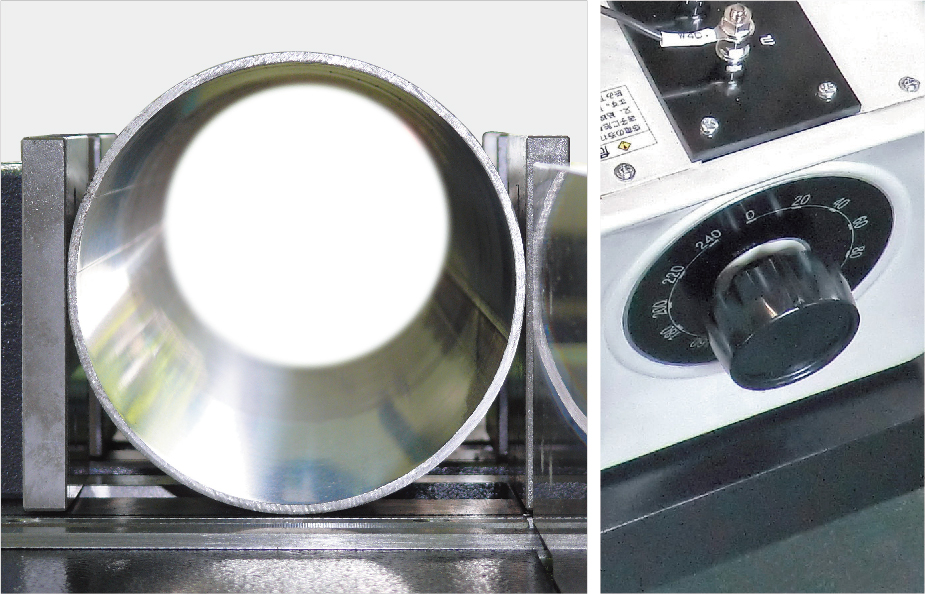

薄肉パイプなどの変形を防止するために、バイスの締付力をスライダックトランスで調整します。

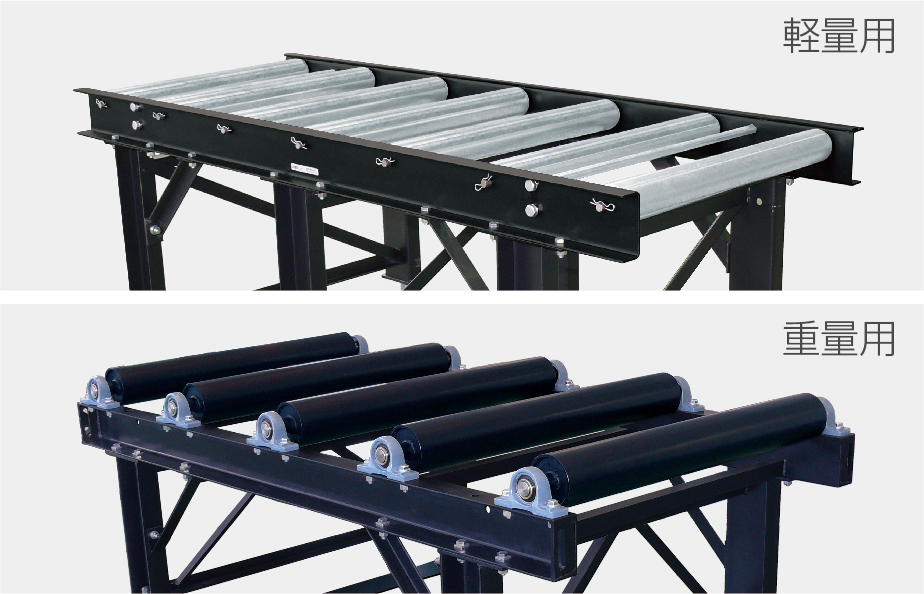

全長2mのフリーコンベアです。軽量材用（7本ローラ）と重量材用（5本ローラ）があり、いずれも電動ローラユニットを連結できます。

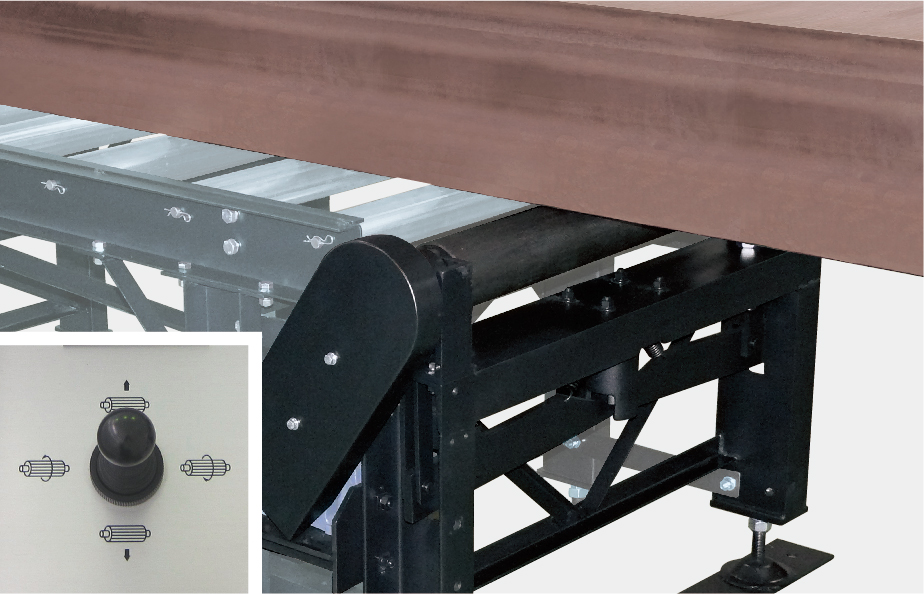

ローラが油圧で持ち上がり、モータ駆動で材料を送ります。フリーコンベアに連結して設置。操作はモノレバースイッチで行います。
