バンドソー

GTEⅡ5580CNC(形鋼用自動)

画像

システム化に対応。ハイスペックマシン

全自動で角度切りもできるCNCバンドソーマシン。
ラインシステムにも対応しています。


商品名 GTEⅡ5580CNC
商品写真 画像
最大加工寸法 (W×H) 画像 -
画像 550 mm
画像 800×400 mm
画像 -
外形寸法 (W×D×H) 3632×3095×3080 mm
機械質量 6450kg
中小企業経営強化税制対象

FEATURE

   GTE Ⅱ5580C N C



画像

簡易全自動

搬入側に送材機構はなく、自動定寸はシャトル式前バイスだけで行います。







CNC制御で高速切削



切削位置における鋸刃の刃渡り長さを切込み速度に反映させるCNC制御をファイン化。

鋸刃寿命が延び、切削音 も大幅に低減しました





画像

簡単な角度切り

角度切りの際は、テンキーにより「勾配」「角度」のどちらかを入力すれば、鋸フレームが自動旋回。24 種類までの入力値が記憶できます。

画像

材料サイズチェック機能

材料をクランプしたときに「材料幅」を、鋸刃下部の レーザー光線が材料上端で遮光されたときに「材料 高さ」を、それぞれ自動チェックし、つねに適正な切込み速度で切削を行います。

画像

シャトル式前バイス

短くなった材料の定寸は、シャトル式前バイスにより全自 動で行います。シャトル式前バイスは、手動での端材や残 材の取り出しにも便利です。



画像

鋸刃のはさみ込み解消

大型H形鋼の切断時に生じる鋸刃の「はさみ込み」は、DAITO独自のステップフィード方式により回避します。

画像

切削音低減、鋸刃寿命伸長

鋸刃の背部に振動抑制ローラーが適度に接触することにより切削音が低減、鋸刃寿命の伸長をもたらします。

画像

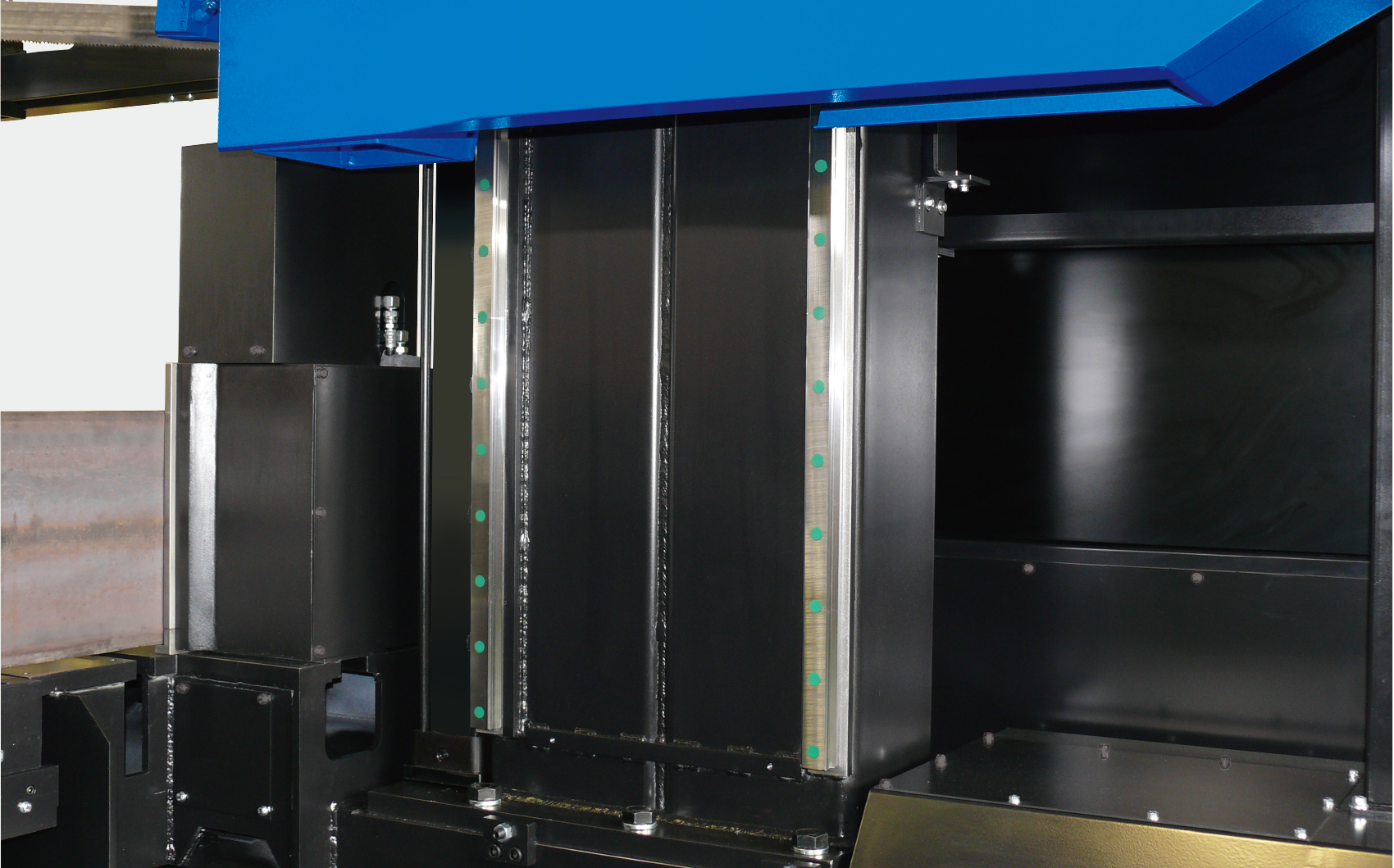

昇降リニアガイド

鋸フレームは、リニアガイドにより案内されています。摩擦係数が低いので、切込み工程がスムーズです。安定した切削をもたらします。



画像

押さえバイス

材料を上から押さえる油圧式バイスです。切削中、鋸刃の振動を抑えて刃欠けを防ぎます。

画像

バイス連動の鋸ガイド

鋸ガイドの位置はバイスの動きに連動します。材料サイズが変わっても鋸ガイドがつねに材料に最接近するので、切断精度や鋸刃寿命に好結果をもたらします。

画像

最小 H50までOK

鋸刃を支える左右の鋸ガイド間に他の機構がないので、50mm幅の材料でも鋸ガイドが最接近して万全の状態で切断します。



画像

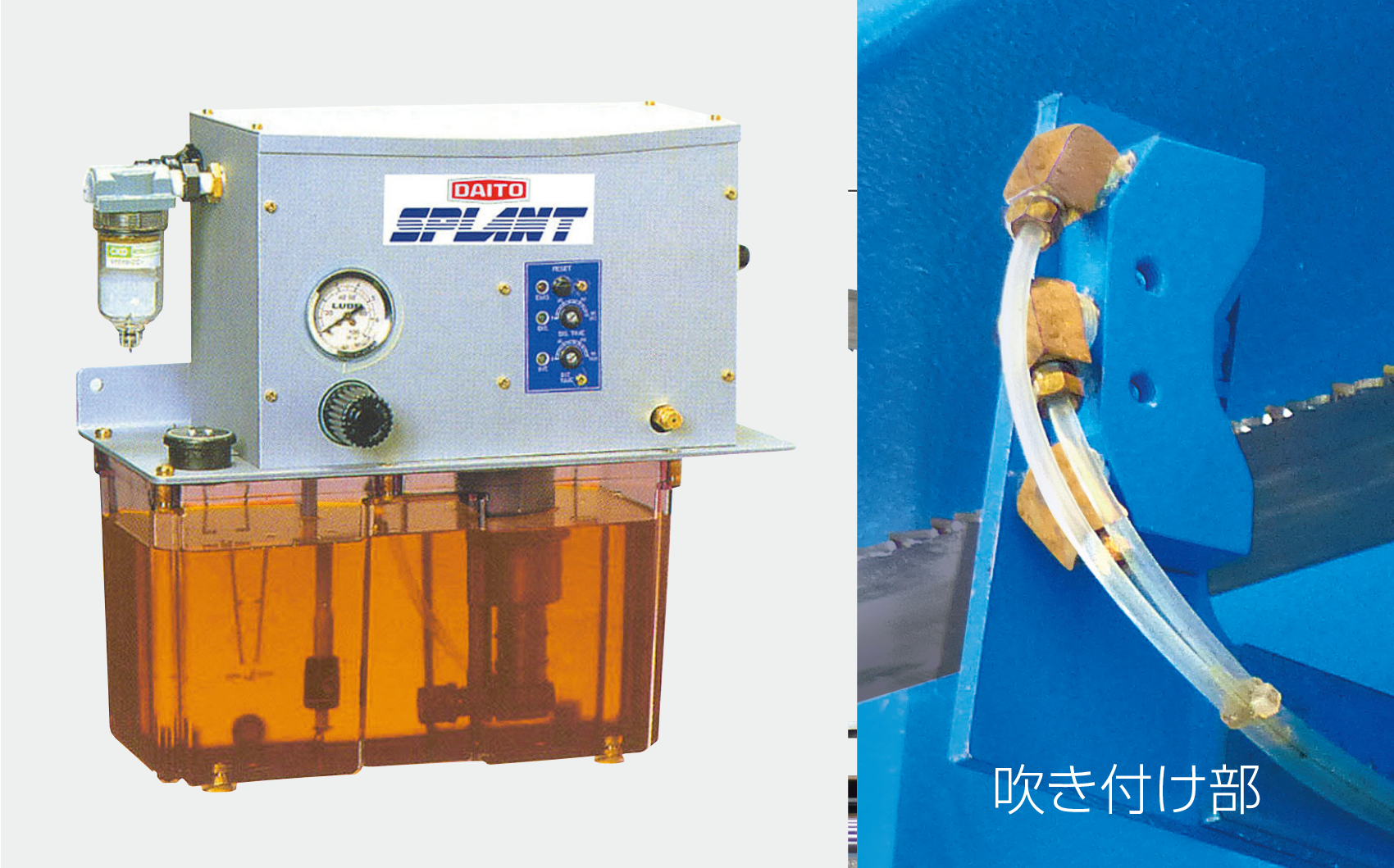

セミドライカット

従来のクーラント装置のほかに、専用切削液を微量のスプレー状にして鋸刃の刃先に吹き付けるスプラント(切削液スプレー装置)を標準装備。クーラント式と違って切削液が材料を伝って流れることがなく、後処理が楽です。

画像

鮮明な光線器

切断位置を示す光線器は、光源に強力な LEDランプを使用。明るい工場でも鋸刃のカゲがよく見え、手動定寸時に便利です。

画像

ペンダント式操作盤

操作盤はペンダント式。左右どちら側にも移動可能。切断位置の間近で操作できるので、ケガキ合わせなどに便利です。この操作盤で、オプションのプッシャーや電動ローラーも操作できます。



画像

切削条件は自動設定

鋸刃速度、切込速度、鋸ガイド幅、材料高さなど切削条件はCNCで自動設定。切断時間・個数・面積など が画面に表示されます。



OPTION

画像
フリーコンベア

機械の搬入側と搬出側に適宜設置します。全長2m。搬 入側は3 本または5本ローラー、搬出側は7 本・10 本・ 20本ローラーのいずれかが選べます。

画像
電動ローラーユニット

ローラーが油圧で持ち上がり、モーター駆動で材料を送 ります。搬入側のフリーコンベアの要所に連結して設置し ます。

画像
プッシャー

コンベア上の材料をたてローラーに押しつけます。

画像
トラカート

材料を持ち上げて横移動します。天井クレーンを使わな くても、材料の載せ換えやライン間の移動が容易に行え ます。

画像
バイス圧力調節装置

薄肉パイプなどの変形を防止するために、バイスの圧力 を調節することができます。

画像
レーザー光線器

左フランジ外側にケガキがある場合に、位置を目視する のに便利です。
